Disjoncteur différentiel qui saute : causes et diagnostic

Un disjoncteur différentiel saute quand il détecte une fuite de courant vers la terre, pas une surcharge. Un appareil défectueux, de l’humidité dans un circuit ou un défaut d’isolement suffisent. La méthode reste toujours la même : couper tous les départs, réarmer, puis les remonter un par un jusqu’à identifier le circuit fautif.

Encore faut-il savoir lequel des trois appareils du tableau a déclenché. Beaucoup d’interventions d’urgence sur le bassin de Thau commencent par cette confusion, et la moitié du diagnostic tient dans cette première lecture.

Différentiel, divisionnaire, disjoncteur de branchement : trois déclenchements distincts

Un tableau abrite des protections qui ne surveillent pas la même chose. Confondre leurs déclenchements conduit à chercher au mauvais endroit pendant une heure.

• Le disjoncteur divisionnaire, la petite manette qui protège un circuit précis, coupe sur une surintensité : trop d’appareils sur la même ligne, ou court-circuit franc.
• L’interrupteur différentiel de tête de rangée, plus large, ne compte pas l’intensité. Il compare le courant qui entre au courant qui revient. Toute différence signale qu’une partie du courant s’échappe par un autre chemin, la terre ou un corps humain.
• Le disjoncteur de branchement, placé près du compteur, déclenche quand la puissance souscrite est dépassée ou sur un défaut général. Sa coupure éteint tout le logement.

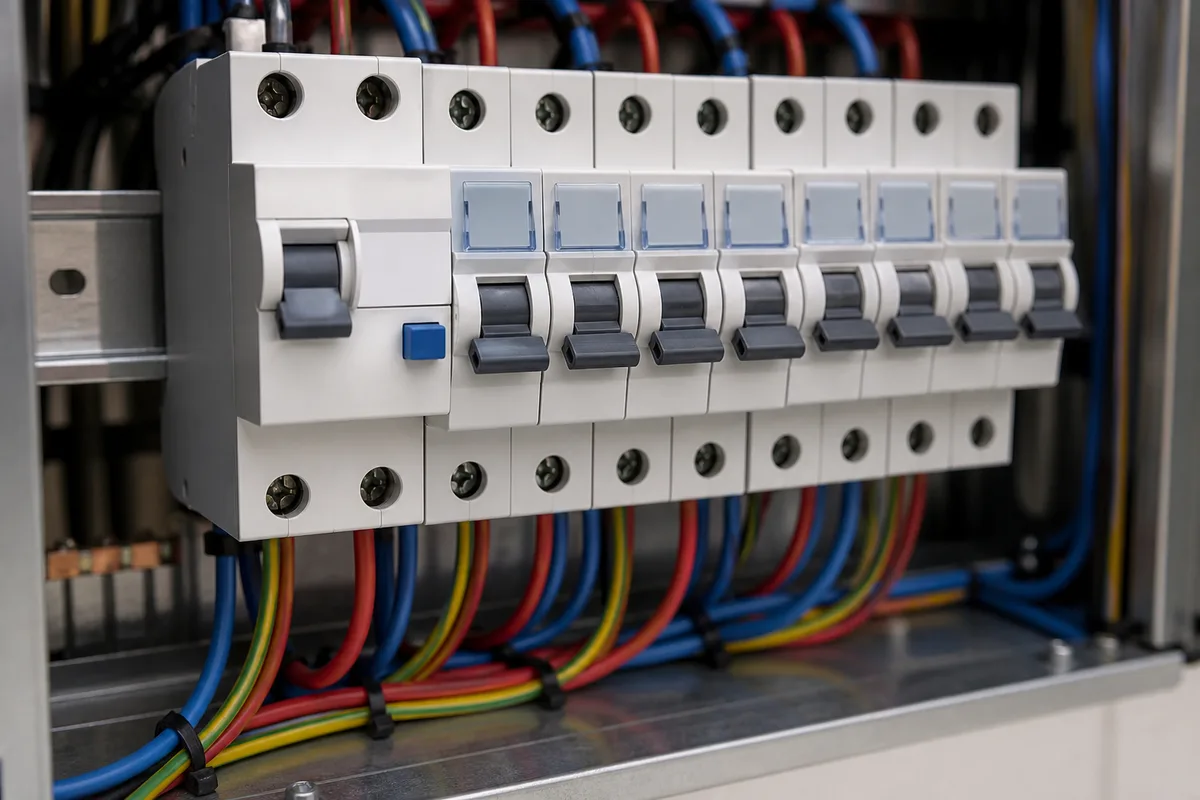

Le premier réflexe consiste donc à regarder quelle manette est retombée. Un différentiel qui a lâché laisse le reste du tableau en position haute, et la coupure touche toute une rangée. Un divisionnaire seul en position basse ne coupe qu’une pièce ou qu’un usage.

Cette distinction change la nature du problème. Une surintensité relève de l’usage ou du dimensionnement. Un déclenchement différentiel relève de la sécurité des personnes, et il ne se contourne jamais. La logique générale des coupures, réseau public ou installation privée, est détaillée dans le guide des pannes électriques du bassin de Thau.

Pourquoi la sensibilité est fixée à 30 mA

La norme NF C 15-100 impose une protection différentielle de 30 milliampères sur l’ensemble des circuits d’un logement. Cette valeur ne protège pas le matériel, elle protège le corps. Au-delà de quelques dizaines de milliampères traversant un organisme, la contraction musculaire empêche de lâcher le conducteur, puis le rythme cardiaque se dérègle.

La norme internationale CEI 61008, qui régit ces dispositifs, impose une coupure en moins de 300 millisecondes au courant assigné, et bien plus vite au-delà. Ce délai est le vrai produit vendu : la fuite est interrompue avant que le courant n’ait le temps de faire des dégâts.

Localiser le circuit fautif en vingt minutes

La recherche demande de la méthode, pas d’outillage. Elle se mène tableau ouvert, sans démonter quoi que ce soit.

1. Abaissez tous les disjoncteurs divisionnaires de la rangée concernée, un par un, jusqu’au dernier.
2. Relevez le différentiel. S’il tient, le défaut vient bien d’un circuit en aval, et la suite consiste à le retrouver.
3. Remontez les divisionnaires un par un, en laissant quelques secondes entre chacun.
4. Notez celui qui fait retomber le différentiel : le circuit est identifié.
5. Abaissez ce seul circuit, remontez tous les autres, puis débranchez les appareils qui dépendent du départ suspect.
6. Réarmez le circuit isolé, à vide. S’il tient, rebranchez les appareils un par un pour désigner le coupable.

Deux issues sortent de cette séquence. Soit un appareil précis fait déclencher à chaque branchement, et son remplacement ou sa réparation règle le sujet. Soit le circuit déclenche même vide, appareils débranchés : le défaut est alors dans le câblage, une boîte de dérivation, un point d’eau ou un boîtier extérieur.

Le différentiel retombe immédiatement au réarmement

Un déclenchement instantané, avant même que la manette ne tienne, signale un défaut franc et permanent. Câble pincé lors de travaux, conducteur noyé, appareil de chauffage dont la résistance est percée, boîtier extérieur envahi par l’eau après un épisode pluvieux.

Dans ce cas, insister ne sert à rien. Chaque réarmement force le dispositif sur un défaut existant, et le geste s’use aussi bien sur l’appareil que sur les nerfs. Le circuit se laisse consigné en position basse jusqu’à l’intervention.

Le différentiel saute au hasard, parfois plusieurs jours après

Le déclenchement aléatoire est le plus courant, et le plus difficile à cerner. Il se déclare quand un appareil précis démarre, quand l’humidité monte, ou quand plusieurs consommateurs fonctionnent en même temps. La chronologie devient l’outil de diagnostic : notez l’heure, la météo et les appareils en marche à chaque coupure. Trois relevés suffisent souvent à faire apparaître un motif.

Les suspects habituels se ressemblent d’une intervention à l’autre : chauffe-eau dont la résistance s’entartre, lave-linge en fin de vie, congélateur de garage, pompe de relevage, unité extérieure de climatisation, éclairage extérieur de jardin, coffret de piscine.

Les fuites permanentes qui s’additionnent

Voici le point que la plupart des recherches manquent. Aucun appareil électrique n’est parfaitement étanche au courant : chacun laisse fuir une fraction permanente vers la terre, par ses filtres antiparasites ou par le vieillissement de ses isolants. Prise isolément, cette fuite reste négligeable. Additionnée sur une rangée entière, elle grimpe.

La norme CEI 61008 précise que le dispositif ne doit pas déclencher en dessous de la moitié de son courant assigné, mais qu’il doit couper à ce courant. Traduction concrète pour un différentiel 30 mA : le déclenchement peut légitimement survenir dès quinze milliampères cumulés. L’installation n’est pas en panne, elle est simplement saturée de fuites diffuses.

Ce scénario explique les cas les plus déroutants : rien n’est en défaut, chaque appareil testé seul fonctionne, et pourtant l’ensemble fait sauter la rangée dès que tout tourne ensemble. La réponse ne passe pas par un dépannage mais par une répartition : mieux répartir les circuits sur plusieurs différentiels, isoler les gros consommateurs sur leur propre protection. La NF C 15-100 impose d’ailleurs plusieurs interrupteurs différentiels par logement, leur nombre augmentant avec la surface habitable, et limite le nombre de circuits placés en aval de chacun. Un tableau surchargé de rajouts successifs sort presque toujours de ce cadre, sujet traité dans la page consacrée au tableau électrique et à la mise aux normes.

Humidité et sel : le premier facteur sur le littoral

Sur le bassin de Thau, l’environnement pèse autant que le matériel. L’eau conduit le courant, et un isolant humide devient un chemin de fuite parfait. Les déclenchements suivent alors la météo plus que l’usage.

Les points faibles reviennent toujours aux mêmes endroits :

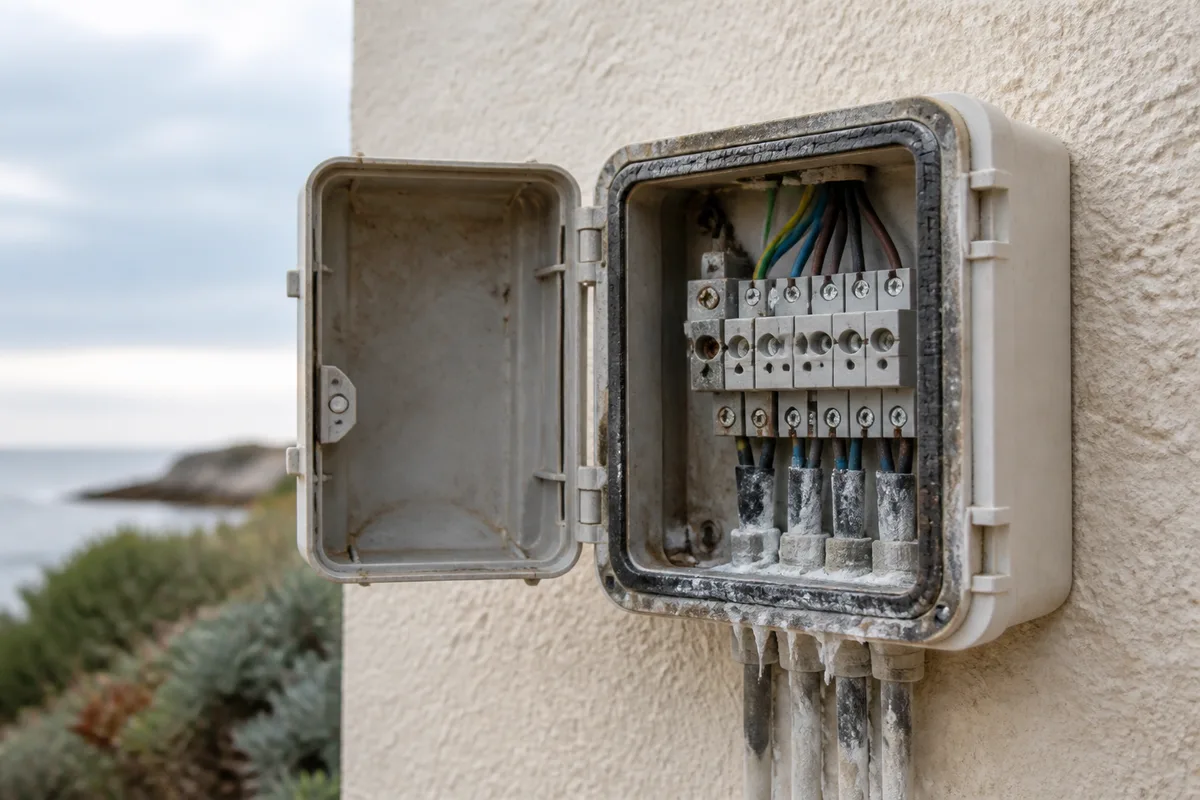

• coffret de façade ou platine de portail dont le joint a durci, avec des embruns salins déposés sur les bornes ;
• boîte de dérivation encastrée dans un mur qui reprend l’humidité, fréquente dans les maisons de pierre anciennes ;
• gaine enterrée noyée après un épisode cévenol, où l’eau chemine jusqu’aux boîtiers ;
• alimentation d’une unité extérieure de climatisation ou d’une pompe de piscine, exposée en permanence ;
• luminaire extérieur ou spot encastré dont le presse-étoupe a été laissé ouvert.

Le sel aggrave tout. Il retient l’humidité, reste conducteur une fois sec et attaque les contacts. Un boîtier IP44 convient à un emplacement abrité, mais face au large, un indice IP65 devient le minimum utile. Ce mécanisme est le même que celui qui provoque les coupures de courant à Frontignan après un coup de mer sur le front de mer.

Un indice fiable distingue ce cas des autres : le déclenchement disparaît après quelques jours de vent sec, puis revient à la première pluie. Un défaut matériel, lui, ne connaît pas les saisons.

Le mauvais type de différentiel, cause silencieuse

Tous les différentiels ne détectent pas les mêmes courants de fuite. Un dispositif inadapté aux appareils qu’il protège déclenche pour rien, ou pire, ne déclenche pas quand il faudrait.

• Le type AC ne voit que les fuites purement alternatives. Il convient à l’éclairage et aux prises classiques.
• Le type A détecte en plus les composantes continues pulsées produites par l’électronique de puissance. La NF C 15-100 l’impose sur les circuits spécialisés : plaque de cuisson, lave-linge, borne de recharge de véhicule électrique.
• Le type F vise les appareils à variateur de fréquence, très présents dans les équipements modernes à moteur piloté.
• Les versions à immunité renforcée, souvent notées Hpi ou Hi, résistent aux déclenchements intempestifs provoqués par des courants transitoires, ce qui les rend utiles sur un départ congélateur ou sur une alarme.

Lire le type inscrit sur la face avant

Le repère est gravé sur le boîtier, à côté de la sensibilité. Une onde sinusoïdale seule désigne un type AC. La même onde accompagnée d’un demi-alternance continue désigne un type A. La mention 30 mA figure juste à côté, parfois écrite 0,03 A. Relever ces deux informations avant d’appeler évite une visite pour rien : elles disent immédiatement si la protection correspond aux appareils raccordés.

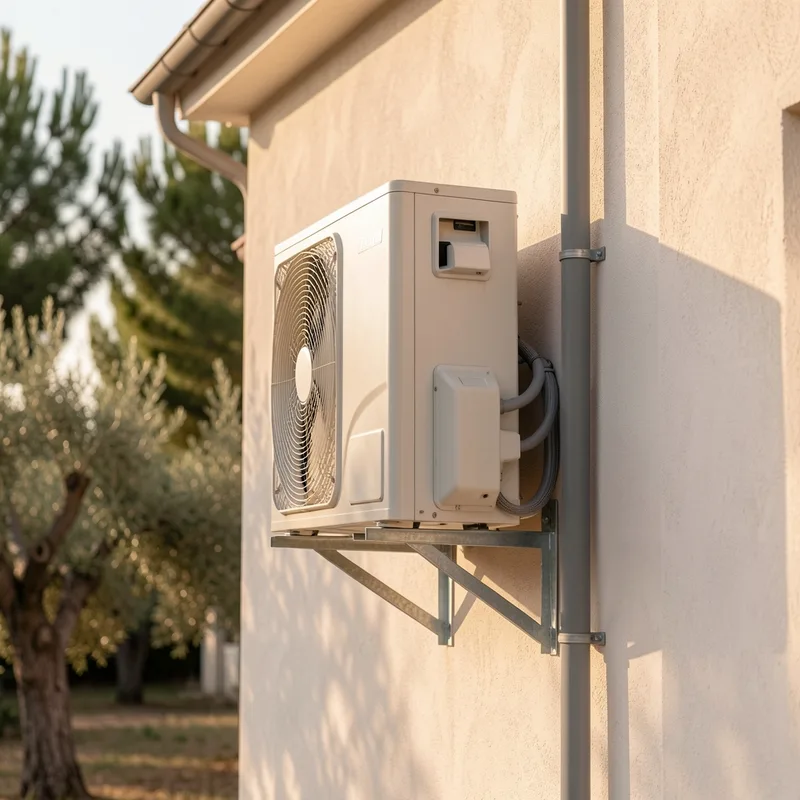

Un tableau des années 1980 équipé de type AC seulement, auquel une pompe à chaleur air-air et des plaques à induction ont été raccordées au fil des rénovations, produit exactement le tableau clinique du déclenchement aléatoire inexplicable. Le matériel n’est pas cassé, il est hors sujet. Les contraintes propres à ces équipements sont abordées dans la rubrique pompe à chaleur air-air.

Quand le différentiel lui-même est fautif

L’appareil de protection vieillit comme le reste. Un dispositif installé il y a trente ans, soumis aux variations de température d’un garage ou d’un local technique, perd sa fiabilité de détection.

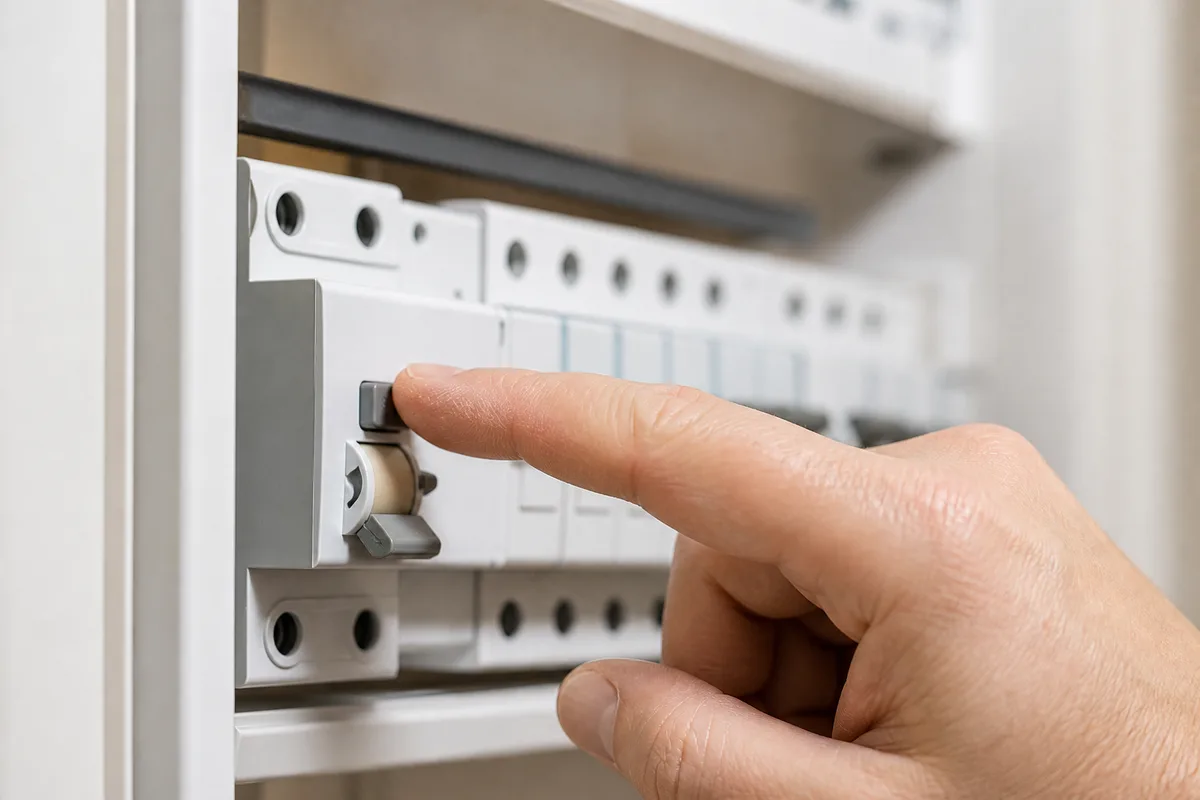

Le contrôle tient en un geste : le bouton marqué T, présent sur la face avant, provoque un défaut calibré à l’intérieur du dispositif. La manette doit retomber immédiatement. Si rien ne bouge, la protection n’existe plus, quelle que soit l’apparence du tableau. Les fabricants recommandent cet essai une fois par mois, et il se fait en dix secondes.

Deux autres défauts se rencontrent sur les tableaux anciens : une borne de raccordement desserrée, qui provoque un échauffement et des déclenchements erratiques, et un peigne d’alimentation mal engagé après un ajout de circuit. Ces vérifications se font tableau hors tension, ce qui les sort du champ du bricolage.

Les limites à ne pas franchir

Trois gestes reviennent régulièrement et aggravent la situation. Remplacer un différentiel 30 mA par un modèle de sensibilité supérieure supprime la protection des personnes au lieu de régler le défaut. Ponter ou neutraliser le dispositif expose directement à l’électrisation. Réarmer en boucle un appareil qui déclenche sur un défaut franc réalimente un point chaud, avec un risque d’incendie quand la cause est une connexion desserrée.

Les signaux qui imposent de couper au général

Certains signaux imposent l’arrêt immédiat de la recherche : odeur de brûlé, plastique jauni autour d’une prise, grésillement dans une boîte, trace noire sur une borne, différentiel qui déclenche en même temps qu’un dégât des eaux. Dans ces situations, le tableau se coupe au général et le circuit reste consigné.

La recherche d’un défaut d’isolement en aval, elle, réclame un mégohmmètre et la déconnexion des circuits, donc un professionnel. Le tri complet entre ce qui se traite seul et ce qui relève d’une intervention figure dans la page dépannage électrique en urgence.

Prochaine étape : ouvrez le tableau, repérez la manette retombée, puis déroulez la séquence circuit par circuit en notant l’heure et la météo. Ces trois informations transmises à un électricien font gagner une visite entière.
